Wir messen verschiedene Parameter des Stromnetzes wie Spannungen, Ströme, Wirk- und Blindleistungen, Frequenz, Oberschwingungen und Spannungs­Schwankungen mit kalibrierter Messausrüstung und langjähriger Erfahrung.
Aufgrund der Normen EN 50160 und IEC-61000-4-30 für die Netzqualität beurteilen wir Ihre Stromversorgung. Wir helfen Ihnen, Verbesserungs­Massnahmen zu finden und in die Tat umzusetzen.

Nichlineare Lasten wie Umrichterantriebe erzeugen ein hohes Mass an Verzerrungs­Blindleistung. Heute handelt es sich dabei immer weniger um die gewohnten Oberschwingungen, sondern eher um hochfrequente, oft stochastische Störungen.

Die Gesamtheit der Verzerrungsblindleistung bewirkt an den Impedanzen des Stromnetzes Spannungsabfälle, welche gemeinhin als „Netzrückwirkungen“ bezeichnet werden. Diese sind der Grund dafür, dass die Spannung im Stromnetz heute alles andere als sinusförmig ist.

Solche Störungen sind oft auch der Grund für Rundsteuer-Probleme.

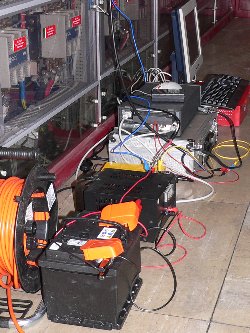

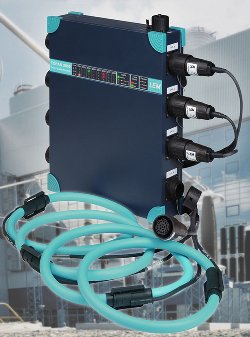

Zur Qualitätsanalyse setzen wir unseren FLUKE 1760 Datenlogger ein, der gleichzeitig bis zu 8 Kanäle aufzeichnet. Er verfügt über umfangreiche Triggermöglichkeiten und zeichnet auch transiente Vorgänge mit bis zu 10 MHz Abtastrate auf.

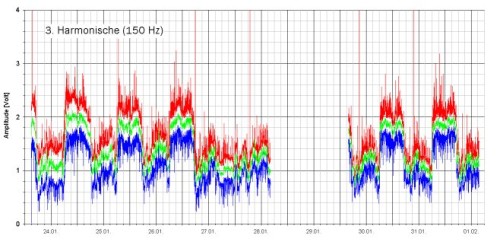

Aus den ermittelten Daten erstellen wir ein Gutachten nach der Stromqualitätsnorm EN 50160. Sie erhalten darin wertvolle Detailinformationen und Diagramme.

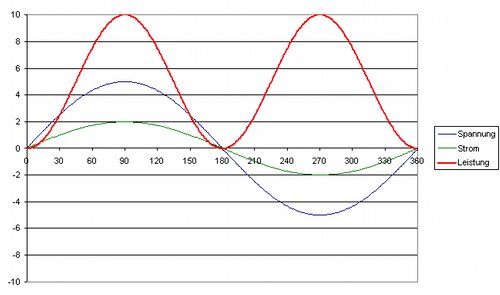

Spannung und Strom in Phase

φ=0°; P=5; Q=0; S=5; cos(φ)=1.0

reine Nutzarbeit, rein resistive Last

Leistung stets positiv (zur Last)
