Die Nutzung von Elektrizität bedeutet immer, dass Energie von elektromagnetischen Feldern umgewandelt wird. Dabei bleiben die Felder nicht zwingend nur innerhalb der elektrischen Betriebsmittel, sondern können sich ausbreiten und in andere Betriebsmittel eindringen und deren Funktion beeinflussen.
Wesentliche Instrumente zur Sicherstellung der Funktion der elektrischen Betriebsmittel trotz der prinzipiellen Möglichkeit gegenseitiger Beeinflussungen sind die EMV-Richtlinien und EMV-Normen.
Die Einhaltung der Normen garantiert die Störsicherheit aber nicht, da aus Komponenten, die die Normen einhalten, Systeme mit neuen Eigenschaften entstehen. Zum Beispiel sind die Impedanzen bei Labormessungen genormt. Innerhalb eines allgemeinen Systems ist dies aber nicht mehr gegeben.
Jede Elektroinstallation ist ein Prototyp, auch wenn sie ausschliesslich aus Komponenten besteht, die die gängigen Normen erfüllen.

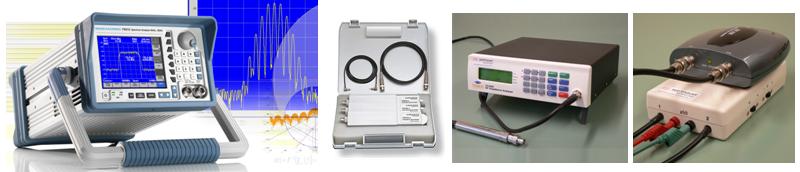

Wir verfügen über die notwendigen Messmittel, um für Sie sowohl leitungsgebundene als auch gestrahlte Störungen und Probleme zu lokalisieren und zu beseitigen.
Sehr exklusiv ist unsere Spezialität: die Ermittlung von VektorImpedanzspektren von DC bis 150 MHz. Damit finden wir zum Beispiel Resonanzen im Stromnetz, die immer ein grosses Störpotenzial in sich bergen.
Die Störquellen haben oft den Charakter einer Stromquelle und erzeugen an der sich ständig ändernden Quellimpedanz unvorhersehbare Netzrückwirkungen.
(Die nebenstehende Abbildung zeigt das Impedanzspektrum in einem Bürogebäude)

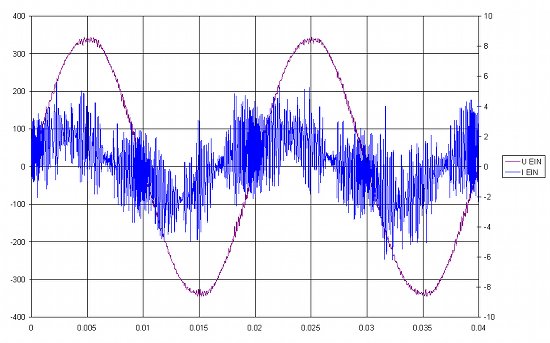

Das nebenstehende Bild zeigt Netzspannung und Strom beim Betrieb eines modernen LCD-Fernsehgerätes.
Sofort fällt auf, dass der Strom sehr hochfrequente Anteile enthält, die unweigerlich zu Spannungs-Rückwirkungen führen.
Der Effektivwert des Stroms ist 1.96A,
während der Spitzenwert bei 5.6A liegt.
Die vom Netz bezogene Wirkleistung beträgt 296 Watt und die Spitzenleistung fast 1700 Watt!
Dieses zweite Bild zeigt denselben Fernseher im Bereitschaftsmodus (Standby).
Sofort fällt auf, dass sich das Bild kaum geändert hat. Einzig die überlagerte Sinuswelle ist verschwunden.
Der Effektivwert des Stroms ist 1.36A, während der Spitzenwert bei 3.9A liegt.
Die vom Netz bezogene Wirkleistung beträgt 11 Watt und die Spitzenleistung 970 Watt!
Es ist absolut unverständlich, dass die Politik in Europa und auch in der Schweiz die Glühbirne als "Energieverschwender" verbietet und es gleichzeitig nicht schafft, etwas gegen die allgegenwärtigen Standby-Schaltungen zu unternehmen!
Die Schaltnetzteile sind Quelle erheblicher Störungen in einem breiten Spektrum. Im beschriebenen Beispiel mussten diese Störungen durch aufwändige Filter begrenzt werden.
Auch Energiesparlampen benötigen Schaltnetzteile!
